漆膜颜色：灰色
包装规格：9+21kg/组
锌粉含量：≥80%
稀释剂：水
施工方法：无气喷涂、有气喷涂、手工涂刷
水性无机富锌底漆是工业重防腐涂料，组分一为基料，组分二为锌粉。水性无机富锌底漆是环境友好型涂料。涂层含有大量优质锌粉，起到阴极保护、电化学防腐的作用，该漆在钢结构、桥梁、重防腐等领域应用较广。
|
|
|
| 水性环保 | 阴极保护 | 高锌含量 |
| 水性无机富锌底漆为水性涂料，无有机挥发VOC排放 | 锌粉提供较好的阴极保护特性，电化学防腐，全面保护基材 | 水性无机富锌底漆锌含量高，不挥发份金属含量≥80% |
|
|
|
|
| 防腐防锈 | 耐高温性 | 可焊接性 |
| 漆膜具有优异的耐腐蚀特性，防腐防锈能力强< | 涂层可耐高温400℃，漆膜完好，不脱落，不起皮 | 水性无机富锌底漆在25μm时不影响焊接性能 |
水性无机富锌底漆适用于严格喷砂处理，粗糙度符合要求的钢铁表面，环保性能佳，耐热、防腐性能优异。用于有环保要求、耐热要求等大中型钢结构、储罐、管道、桥梁的防腐底漆。水性无机富锌底漆适用于喷砂处理至Sa2.5级的裸钢表面，主要用于大气环境下的钢铁构件防腐蚀，也适用于容器罐内、保温层下的钢铁构件防腐蚀。
适用于建筑钢结构、海洋平台、烟囱、管道防护、桥梁设施、储罐防腐等。
如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
|
|
|
| 管道防腐 | 石油设施防腐 | 桥梁防腐 |
|
|
|
| 钢结构防腐 | 建筑场馆防腐 | 海洋平台防腐 |

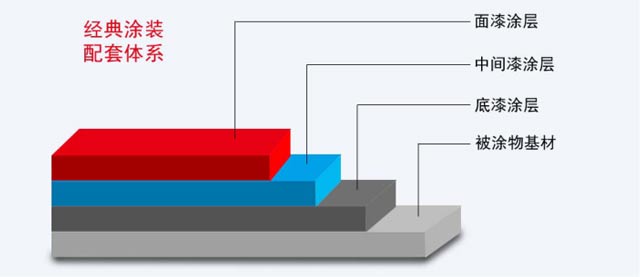

配套体系
封闭漆：环氧封闭底漆
中间漆：环氧云铁中间漆
面漆：氟碳面漆、丙烯酸聚氨酯面漆、聚硅氧烷面漆
技术参数
|
项目 |
指标 |
|
容器中状态 |
搅拌均匀无硬块，呈均匀状态；粉料呈微小均匀粉末状态 |
|
不挥发份中金属锌含量 |
≥80% |
|
耐热性 |
400℃，1h，漆膜完好，允许变色 |
|
不挥发分含量 |
≥75% |
|
干燥时间 |
表干≤0.5h，实干≤8h |
|
附着力（拉开法） |
≥3MPa |
|
抗滑移系数 |
初始时，≥0.55；安装时（6个月内），≥0.45 |
|
耐冲击强度 |
50kg·cm |
|
耐盐雾试验 |
2500小时，漆膜完好（干膜100微米） |
|
耐老化试验 |
1500小时，表面完好 |
|
耐湿热试验 |
1500小时，表面完好 |
|
漆膜硬度 |
H |
|
焊接试验 |
涂料焊接无影响 |
|
柔韧性 |
1mm |
施工工艺
表面处理
钢铁表面必须经过喷砂或抛丸处理，去除表面杂质、锈迹、油污、粉尘等，增加钢材表面的粗糙度，提高水性无机富锌底漆的附着力，该漆对于表面处理要求较高，必须达到Sa2.5级标准才能保证良好的附着效果。
漆料准备
水性无机富锌底漆主剂中按照比例加入固化剂，充分搅拌均匀，熟化20-30分钟。施工环境温度在5-40℃，相对湿度25%-85%，混合好的漆料须在6小时（25℃）内用完，避免漆料胶化凝固无法使用。
施工方法
水性无机富锌底漆可采用高压无气喷涂、有气喷涂、手工涂刷等方法。施工期间要不断搅拌桶内漆料，避免锌粉沉淀。
|
项目 |
高压无气喷涂 |
有气喷涂 |
手工刷涂 |
|
最大稀释量 |
0-5% |
5-20% |
适用 |
|
喷孔 |
0.43-0.53mm |
1.7-2.5mm |
|
|
喷出压力 |
10-15MPa |
0.3-0.4MPa |
|
底材温度 |
干燥时间 |
涂装间隔 |
||
|
23℃ |
表干 |
实干 |
最小 |
最大 |
|
0.5h |
5h |
48h |
不限 |
|
品质保证
湘公网安备 43011102001641号
